Мачты и опоры для комплексов РЭБ

Проектирование, производство и поставка антенно-мачтовых сооружений под системы радиоэлекторнной борьбы. От мобильных телескопических конструкций до стационарных башен высотой до 100+ метров

Получить расчёт

Смотреть решения

>100 метров

высота стационарных башен

− 50°C

рабочий температурный диапазон

15-30 минут

развёртывание мобильной мачты

100%

контроль сварных швов

[А] / ТИП

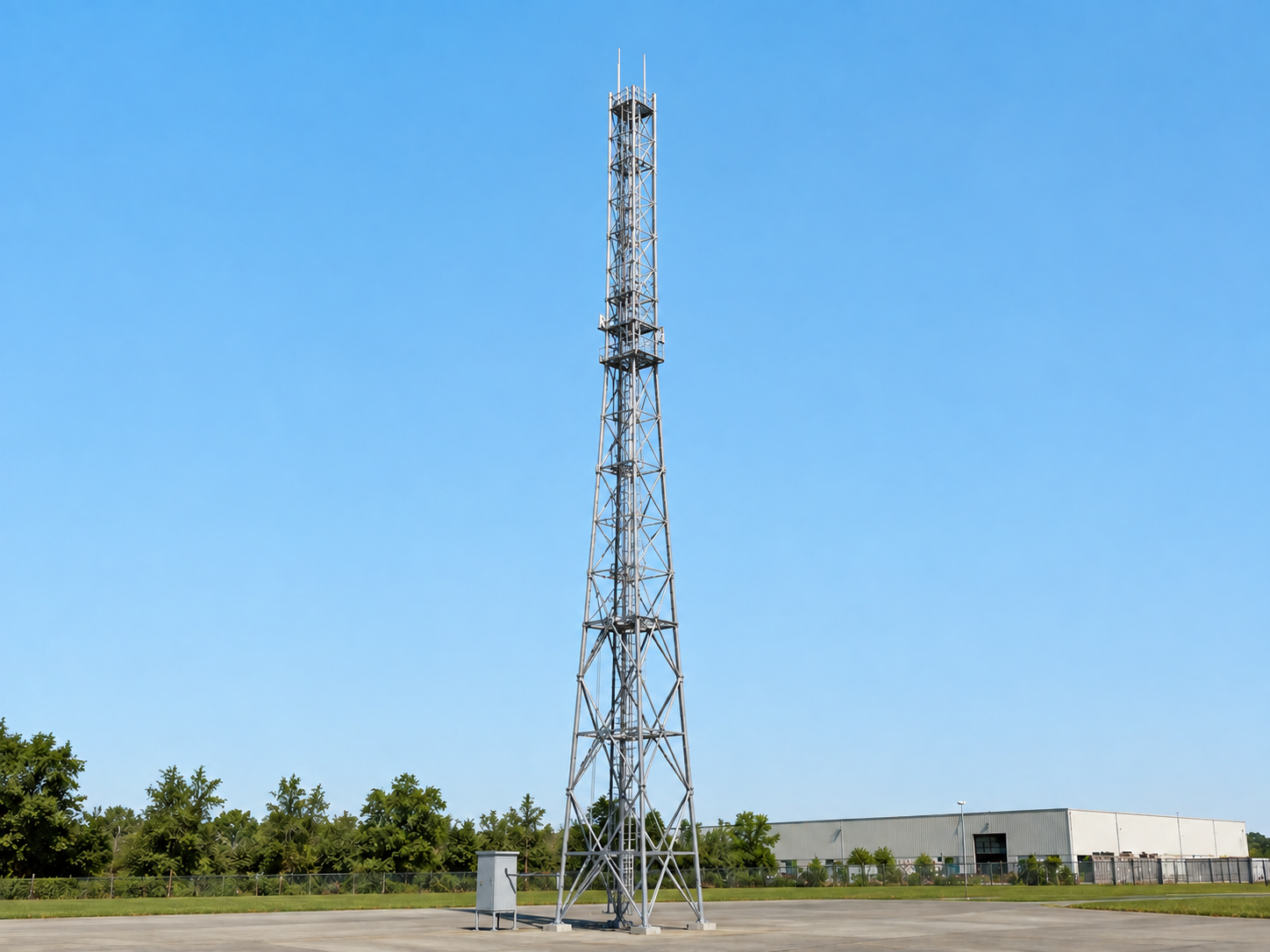

Стационарные башни

Свободностоящие · решетчатые

Высота

До 100+ м

Площадь

Минимальная — только под фундамент ствола

Особенность

Несут широкополосные антенны, генераторы помех и ЭМИ-излучатели без ограничений по массе; работают в режиме 24/7

Применение

Капитальная защита объектов ТЭК, складов, электростанций

[В] / ТИП

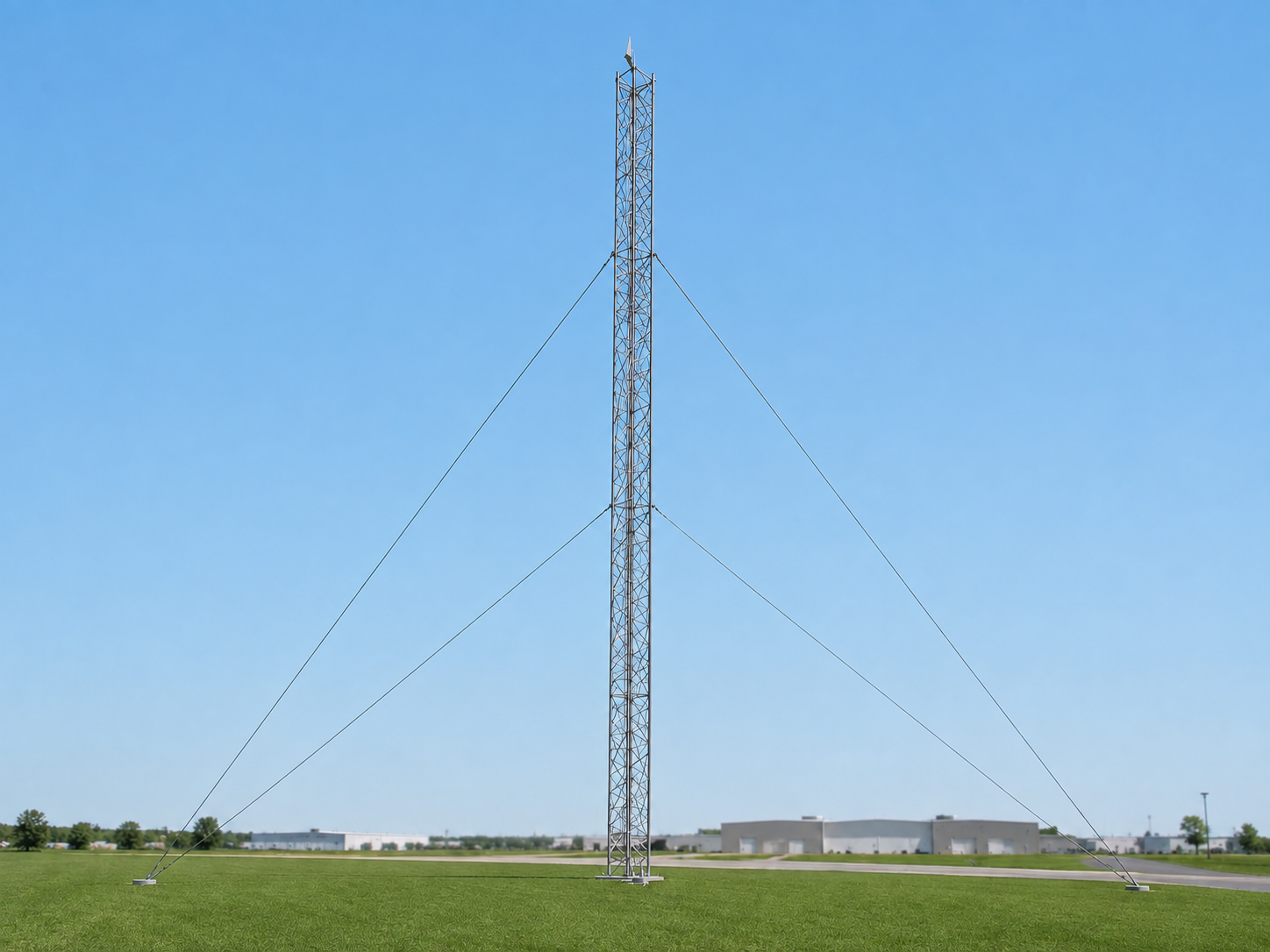

Мачты

С оттяжками

Высота

От 50 метров и выше

Площадь

Зона под оттяжки, R ≈ ½ высоты

Особенность

Низкая металлоёмкость при высокой жёсткости ствола — держит несколько ярусов антенн без переразмеренного профиля

Применение

Линейные рубежи, охрана протяжённых маршрутов и дорог

[С] / ТИП

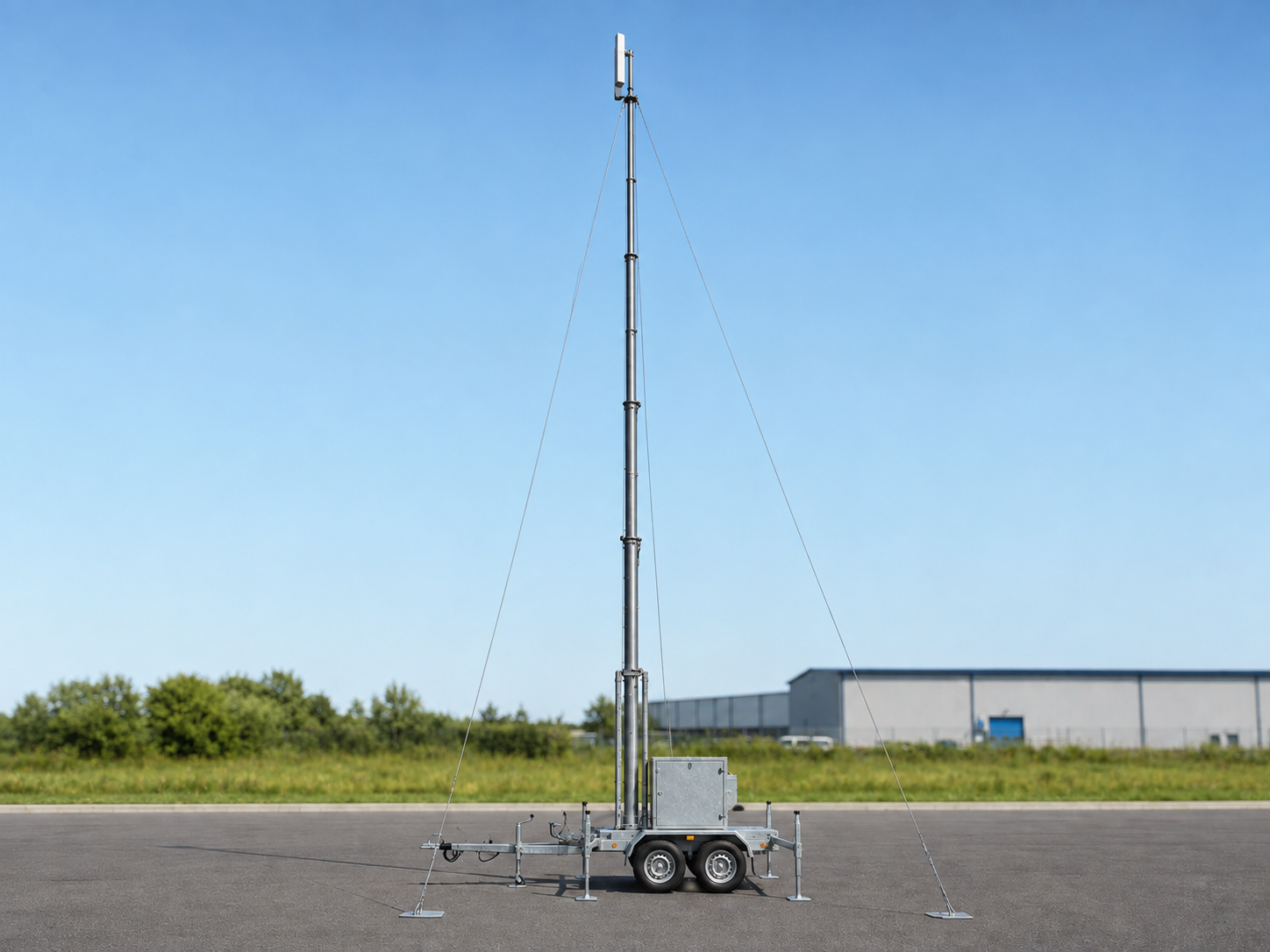

Мобильные и телескопические мачты

Складные · Телескопические

Высота

6–30 м

Площадь

Точечная, монтаж на автоплатформу или прицеп

Особенность

Развёртывание за 15–30 минут; рассчитаны под антенны рюкзачных и автомобильных комплектов РЭБ

Применение

Подвижные колонны, полевые позиции, оперативное реагирование на угрозу БПЛА

02 / Основные типы мачт для РЭБ

Основные типы мачт для РЭБ

Тип мачты определяется не только высотой объекта, но и тем, какое оборудование РЭБ на ней размещается: широкополосная антенна генератора помех обеспечивает иные нагрузки, чем компактный излучатель спуфера или тяжёлый ЭМИ-модуль

03 / Применение

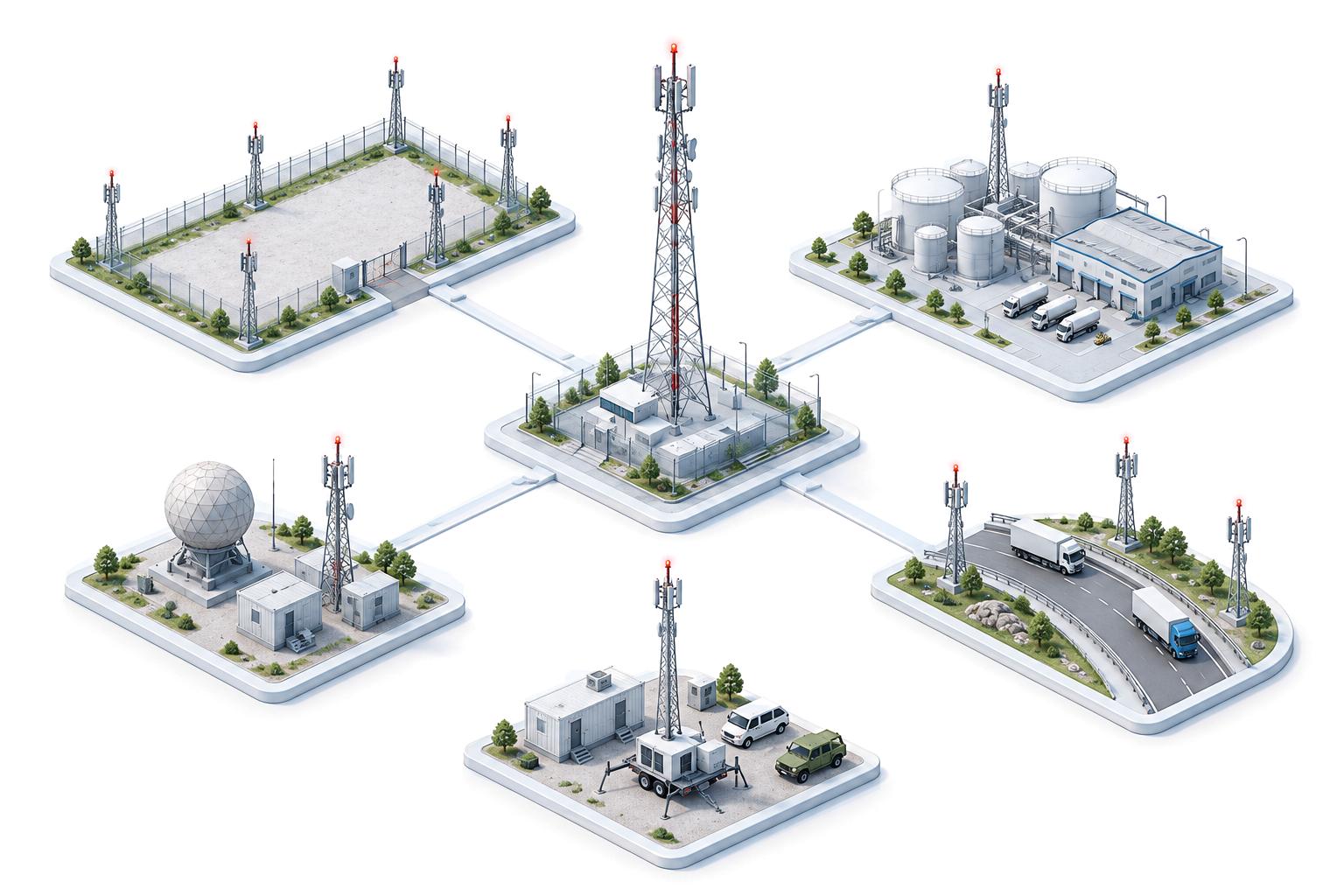

Основные задачи мачтовой инфраструктуры для РЭБ

Эффективность средств радиоэлектронного подавления определяют различные параметры, в том числе и грамотный подбор и установка несущей конструкции под них.

Ключевые направления

01

Контур мачт по границе объекта
без перекрытия всей площади

Охрана периметра

02

топливные терминалы, склады готовой
продукции, производственные цеха,
парковки спецтехники

Защита инфраструктуры

03

стационарные мачты вдоль дорог
вместо оснащения РЭБ-модулем
каждой единицы техники

Защита маршрутов

04

интеграция с комплексами РЭБ и ПВО
на позициях

Оборонный сектор

05

быстровозводимые мачты для колонн
и временных пунктов управления

Мобильные посты подавления

04 / Особенности конструкции мачт РЭБ

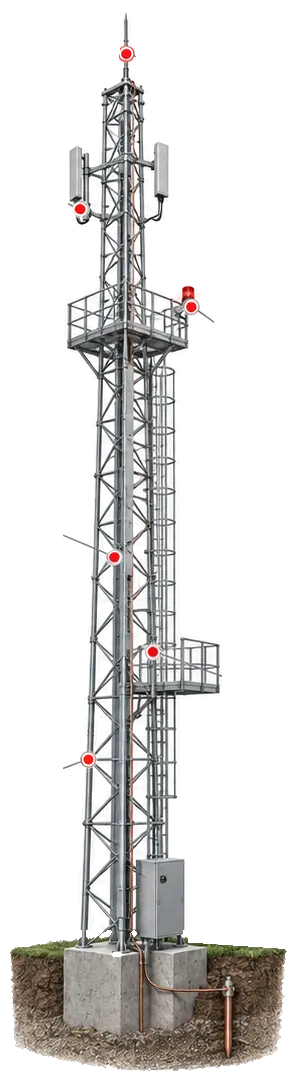

Необходимые элементы мачты для эффективного подавления сигнала

Мачта для РЭБ является несущей платформой для антенно-фидерных устройств, кабельных трасс и источников питания, работающих под постоянной электромагнитной и весовой нагрузкой.

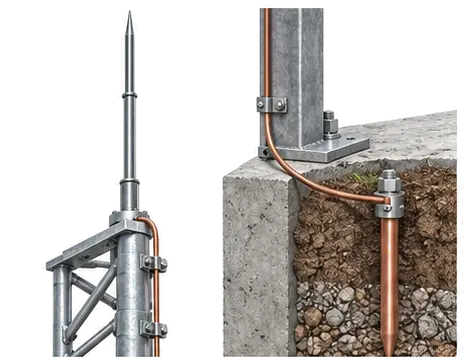

Молниезащита и заземление

обязательны при работе с высоковольтными источниками конденсаторных ЭМИ-систем

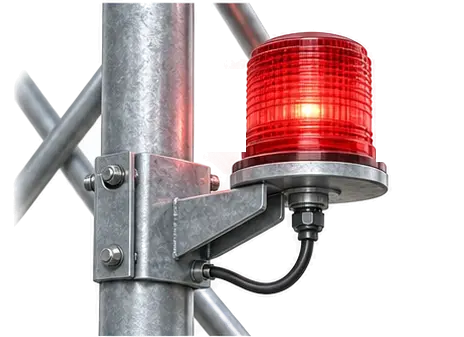

Авиабезопасность (ЗОМ)

заградительные огни малой мощности на высотных сооружениях

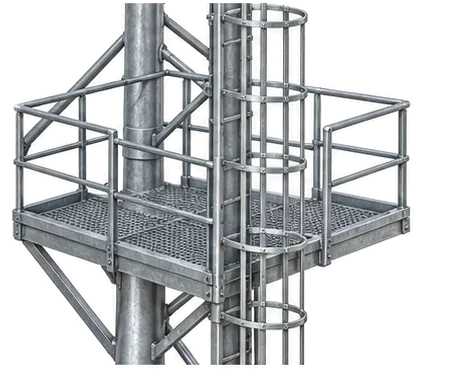

Обслуживающие площадки и лестницы

доступ к антенным постам и генераторам для регламентных работ и замены модулей

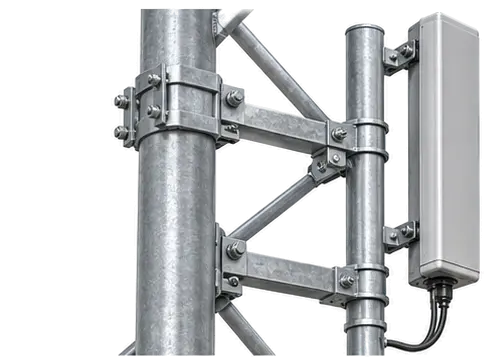

Узлы крепления АФУ

кронштейны и трубостойки под антенны генераторов помех, спуферов, ЭМИ-излучателей, с учётом их массы и парусности

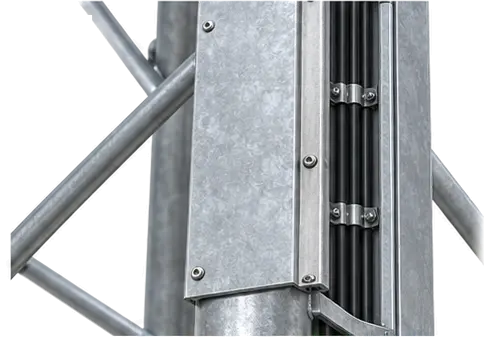

Кабельные трассы

скрытая прокладка от антенного поста к системе управления и источнику питания, защита от несанкционированного доступа

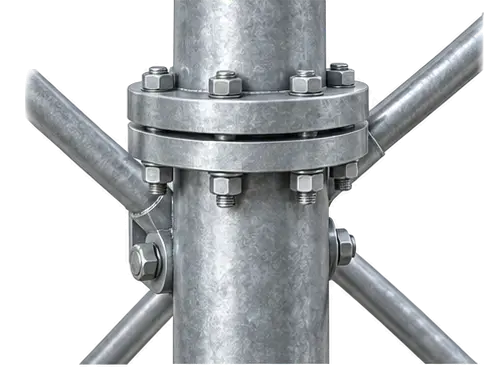

Ствол и фланцевые соединения

повышенная жёсткость под ветровую и весовую нагрузку многоярусного антенного оборудования

05 / Инжиниринг мачт РЭБ

Расчёт нагрузок для антенной мачты

Антенна генератора помех или ЭМИ-излучатель на верхнем ярусе — дополнительная парусность и вес, которые нужно заложить в конструкцию мачты ещё на этапе проекта.

[01]

Ветровые нагрузки

расчёт парусности мачты с учётом установленных антенн и излучателей (СП 20.13330)

[02]

Снеговые и гололёдные нагрузки

снег и толщина стенки льда, кратно увеличивающая вес и сопротивление ветру

[03]

Несущая способность грунтов

индивидуальный расчёт фундамента под геологию площадки

[04]

Экстремальный климат

подбор марок стали для эксплуатации при температурах до −50 °C (ГОСТ 27772-2015)

[04]

Вес и вибрация антенного оборудования

отдельный расчёт для многоярусного размещения генераторов помех, ЭМИ-модулей и широкополосных антенн

06 / Долговечность

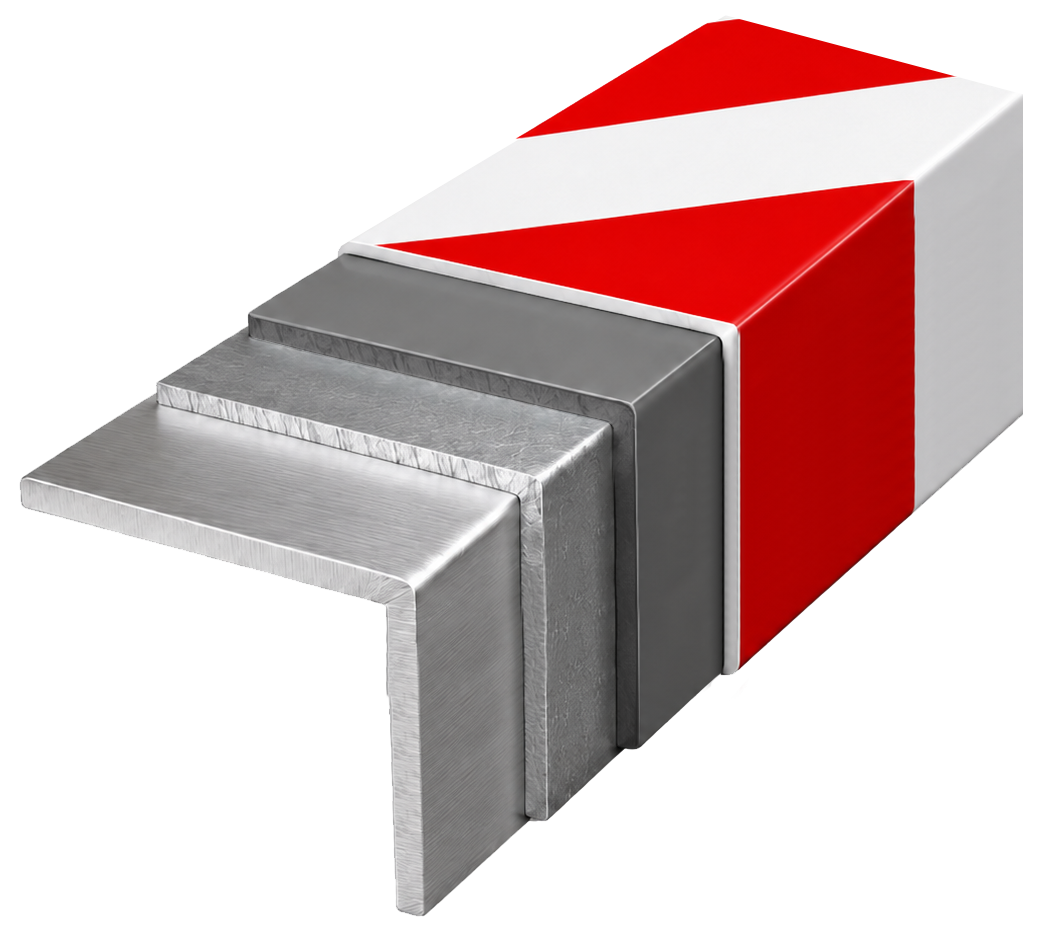

Бескомпромиссная защита от коррозии

Многоуровневая система защиты для эксплуатации в жёстких условиях

[03]

Финишный слой

Многослойные эпоксидные и полиуретановые эмали, порошковая полимерная краска

[04]

Марикировка

Нанесение сигнальной бело-красной разметки для авиационной безопасности (согласно требованиям РТН)

[02]

Базовый барьер

Горячее цинкование (ГОСТ 9.307-89, толщина 60-120 мкм). Защищает детали как снаружи, так и изнутри

[01]

Подготовка

Дробеструйная и пескоструйная обработка

07 / Спецрешения

АМС для комплексов
РЭБ и ВПК

Проектирование под сверхтяжёлые нагрузки и специфические требования радиотехнической безопасности

Мобильность

телескопические и составные мачты для быстрого развёртывания инфраструктуры подавления БПЛА в полевых условиях

Защита

Интеграция скрытых кабельных трасс и усиленная антивандальная защита

ЭМС

Подбор материалов и геометрии с учетом электромагнитной совместимости и углов обзора радаров

08 / Доставка

Умная логистика:
Экономия "на воздухе"

Готовые изделия загружаются в необходимый для этого транспорт, с учётом требований к погрузке конкретных изделий. Когда продукция полностью готова к отправке происходит согласование процедуры доставки. Все изделия тщательно упаковываются и направляются покупателю.

Хранение

Компактное складирование позволяет безопасно хранить конструкции до начала строительства

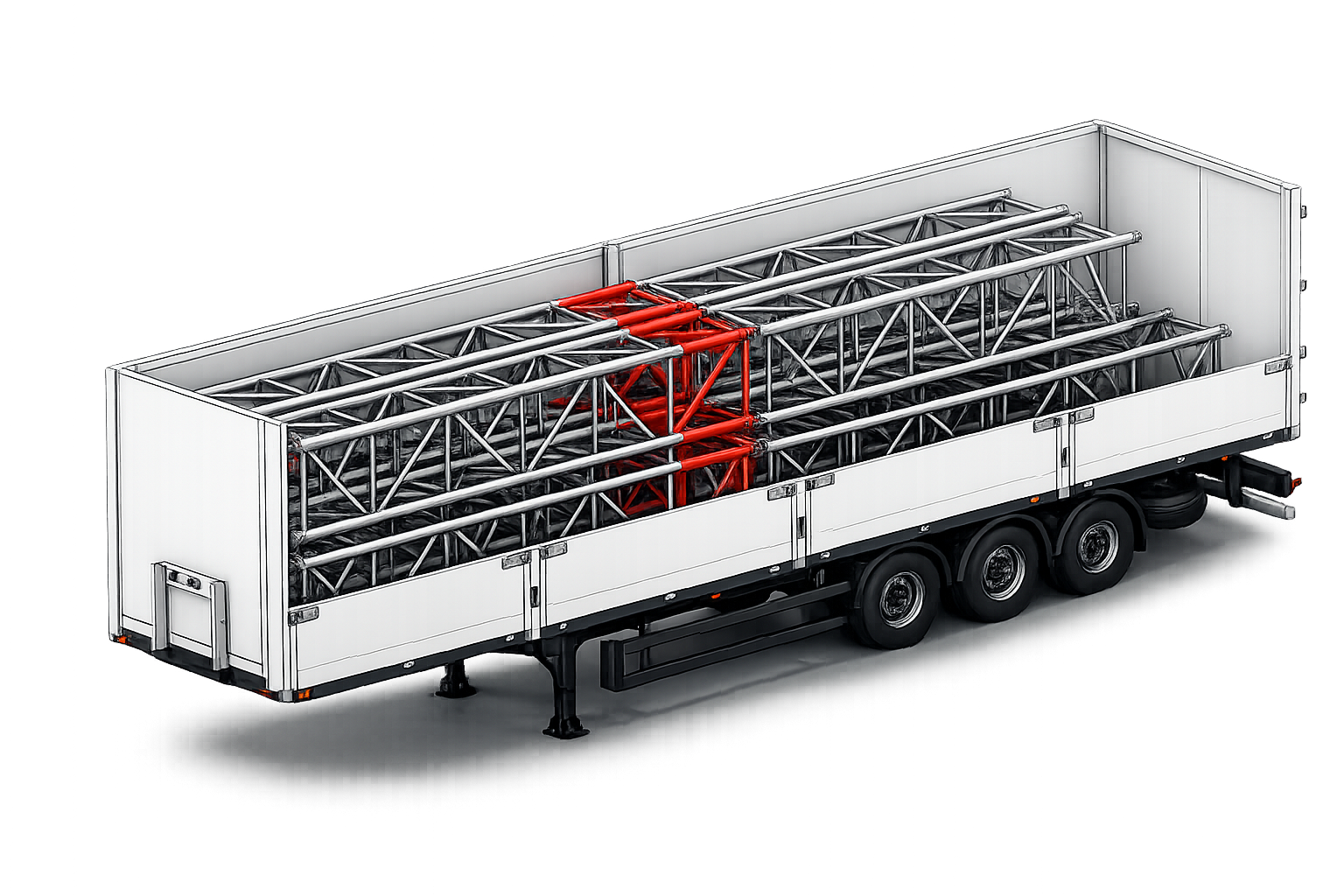

Стандартный габарит

Размеры секций оптимизированы под стандартный авто- и ж/д транспорт. Никаких переплат за спецразрешения и негабарит

3-D упаковка

Мы проектируем раскладку секций в кузове фуры еще на этапе создания 3D-модели башни

Скорость

Выполняем заказы с опережением графика благодаря мощностям ЧПУ.

Гарантия

Заводская гарантия на металлоконструкции и антикоррозийное покрытие

Строгий ГОСТ

100% соответствие нормативам (ГОСТ 45.091.350-91.2017)

Прямой контракт

Работа с заводом-изготовителем без посредников. Прозрачное ценообразование.

09 / Почему мы?

"Техномачты" - Ваш надёжный партнёр

Мы оказываем широкий спектр услуг от предпроектной проработки и проектирования до поставки, монтажа и обслуживания нашей продукции

Проект
(КМ/КМД/КЖ)

Собственное
производство

Умная
логистика

Монтаж
и сдача
